一、检测内容及要求



检测内容：

       产品的外观检测

序号	检测位置	检测方式	是否可检
1	尺寸外观	背光	可检

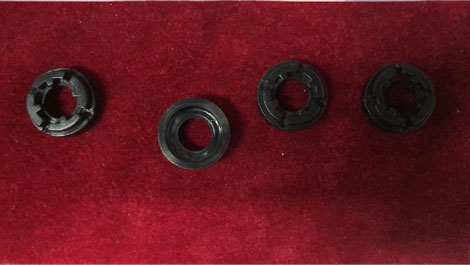

样品图：

二、设备组成及主要机构



设备型号：SP-T300标准检测设备          外形尺寸：900*800*1850mm

         组成部件清单：

序号	部件名称	规格型号	数量
1	视觉检测软件	SIPOTEK	1套
2	工业电脑	SIPOTEK定制	1套
3	显示器	PHILIPS  19”液晶显示器	1台
4	工业相机	Barsler工业相机	1套
5	相机调节模组	SIPOTEK定制	1套
6	工业镜头	FA高清光学工业镜头	1套
8	光源	定制光学自适应光源	1套
8	检测平台	专业光学玻璃载台	1套
9	伺服电机	松下·PANASONIC	1套
9	控制系统	SIPOTEK定制	1套
11	PLC运动协作	松下·PANASONIC	1套

塑胶件外观检测设备外观3D立体图

三、样件测试图片:
顶部背光检测原图：

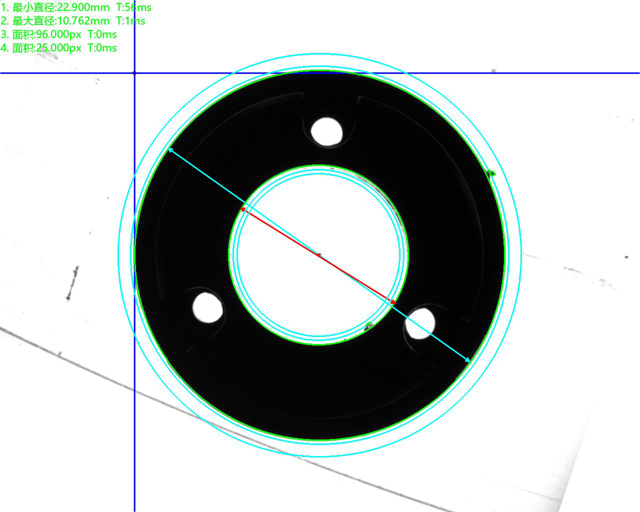

顶部背光检测良品分析图：OK




顶部背光检测原图及不良品图：拉丝          分析结果：可检



底部背光检测原图及不良品图：毛边       分析结果：可检

四、塑胶件外观检测设备安装要求:

设备放置的检测空间:  安装思普泰克视觉检测系统的标准检测设备，需要保证有足够的空间以安装设备。



环境温度： 0-50摄氏度；

空气湿度： 90% RH以下；

电子干扰： 为设备提供电子干扰较小的地方。

电源：        交流220V，50Hz，  耗电＜1KVA。
