一、检测内容及要求
检测内容：
产品的外观检测
注明：硅胶橡胶外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
顶部正光检测不良品分析图：NG 不良原因：黑点、脏污 分析结果：可检
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良原因：缺料 分析结果：可检
底部正光检测不良品分析图：NG 不良原因：黑点、脏污 分析结果：可检
顶部背光检测不良品分析图：NG 不良原因：毛边 分析结果：可检
四、硅胶橡胶外观检测设备安装要求:
| 序号 | 检测位置 | 检测方式 | 是否可检 |
| 1 | 尺寸检测 | 背光检测 | 可检 |
| 2 | 毛边 | 背光检测 | 可检 |
| 3 | 黑点脏污缺料 | 60°环形正光检测 | 可检 |
注明：硅胶橡胶外观检测设备检测项目，均需在影像下清晰可见才能检测。检测效率：每分钟检测数量 不低于200件(取决于产品送料速度)。
样品图：
二、硅胶橡胶外观检测设备设备组成及主要机构
设备型号：SP-T300标准检测设备 外形尺寸：900*800*1850mm
组成部件清单：
| 序号 | 部件名称 | 规格型号 | 数量 |
| 1 | 视觉检测软件 | SIPOTEK | 1套 |
| 2 | 工业电脑 | SIPOTEK定制 | 1套 |
| 3 | 显示器 | PHILIPS 19”液晶显示器 | 1台 |
| 4 | 工业相机 | Barsler工业相机 | 4套 |
| 5 | 相机调节模组 | SIPOTEK定制 | 4套 |
| 6 | 工业镜头 | 远心高清光学工业镜头 | 4套 |
| 8 | 光源 | 定制光学自适应光源 | 6套 |
| 8 | 检测平台 | 专业光学玻璃载台 | 1套 |
| 9 | 伺服电机 | 松下·PANASONIC | 1套 |
| 9 | 控制系统 | SIPOTEK定制 | 1套 |
| 11 | PLC运动协作 | 松下·PANASONIC | 1套 |

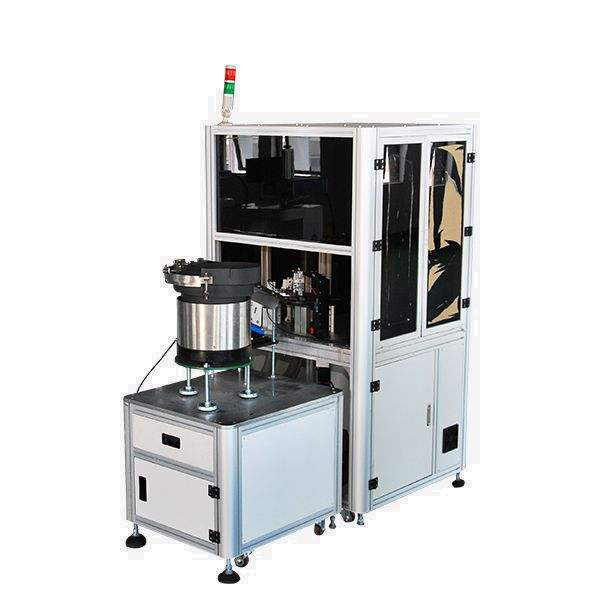

硅胶橡胶外观检测设备外观3D立体图
三、样件测试图片:
顶部正光检测原图：
三、样件测试图片:
顶部正光检测原图：

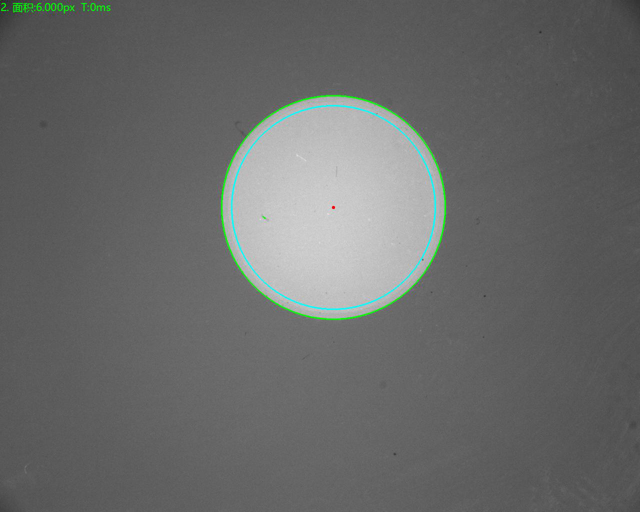

顶部正光检测良品分析图：OK

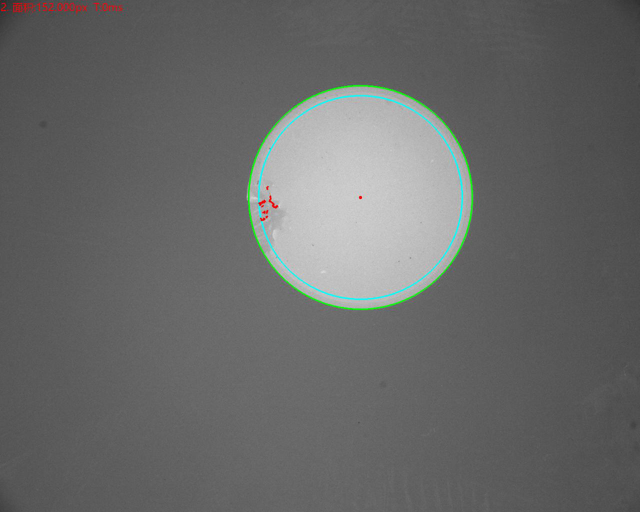

顶部正光检测不良品分析图：NG 不良原因：缺料 分析结果：可检

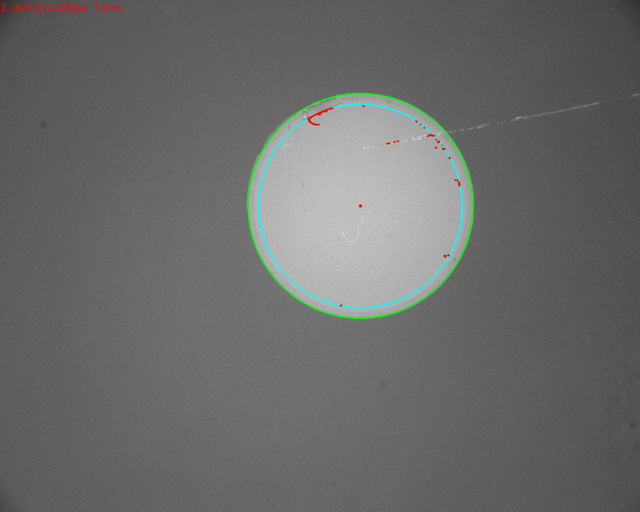

顶部正光检测不良品分析图：NG 不良原因：黑点、脏污 分析结果：可检
底部正光检测良品分析图：OK
底部正光检测不良品分析图：NG 不良原因：缺料 分析结果：可检
底部正光检测不良品分析图：NG 不良原因：黑点、脏污 分析结果：可检
顶部背光检测良品分析图：OK
顶部背光检测不良品分析图：NG 不良原因：毛边 分析结果：可检

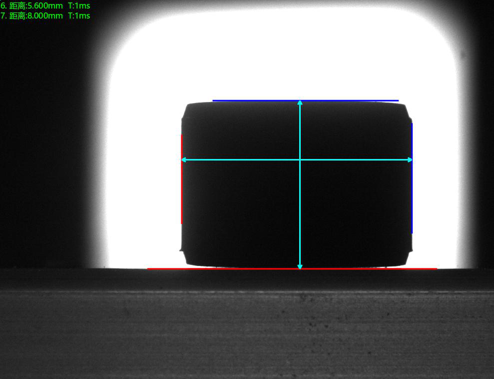

侧部背光检测良品分析图：OK
四、硅胶橡胶外观检测设备安装要求:
环境温度： 0-50摄氏度；
空气湿度： 90% RH以下；
电子干扰： 为设备提供电子干扰较小的地方。
电源： 交流220V，50Hz， 耗电＜1KVA。
